製品例

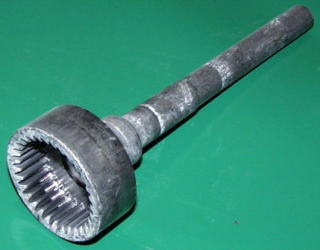

長尺・段付物
従来シャフトとギア部分を圧接していたものを、一体化して部品点数の削減・強度UPによる耐久性UPを果たしました。
冷間鍛造製品例1

カップリング(JIS・D2001/SAE/DIN対応)
□通常、丸棒または肉厚パイプにブローチ加工をしている物を丸棒から冷間鍛造加工にてスプライン部を無切削にて成形しています。
 それにより、切削加工時間を低減出来ます。
□スプライン部分がヘリカル形状の物も成形可能です。
冷間鍛造 製品例 スプライン 冷間鍛造 製品例 ヘリカル

中空・段付物
フランジタイプホース口金 ネジタイプホース口金

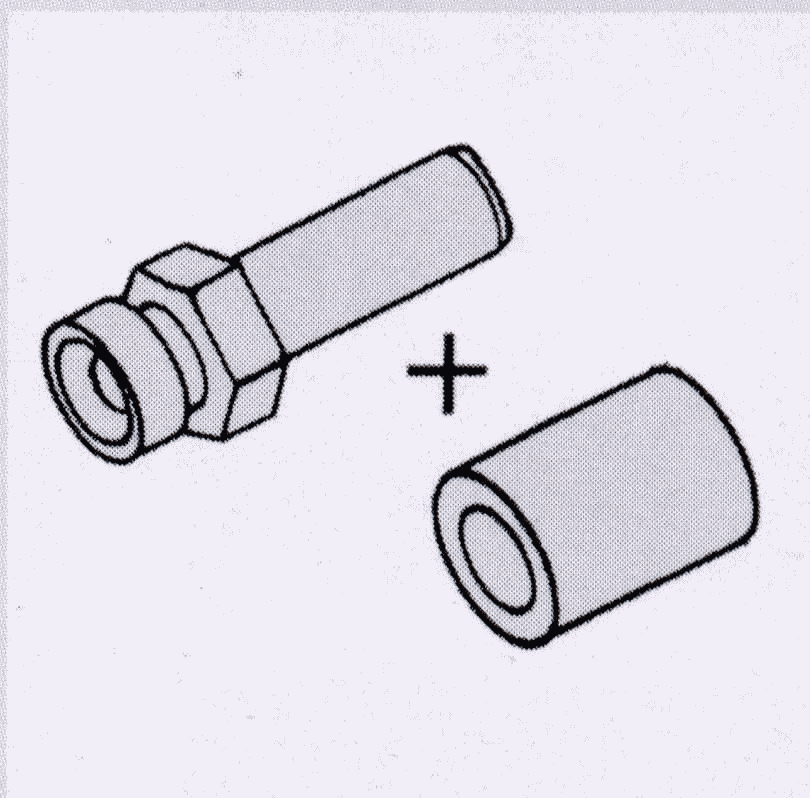

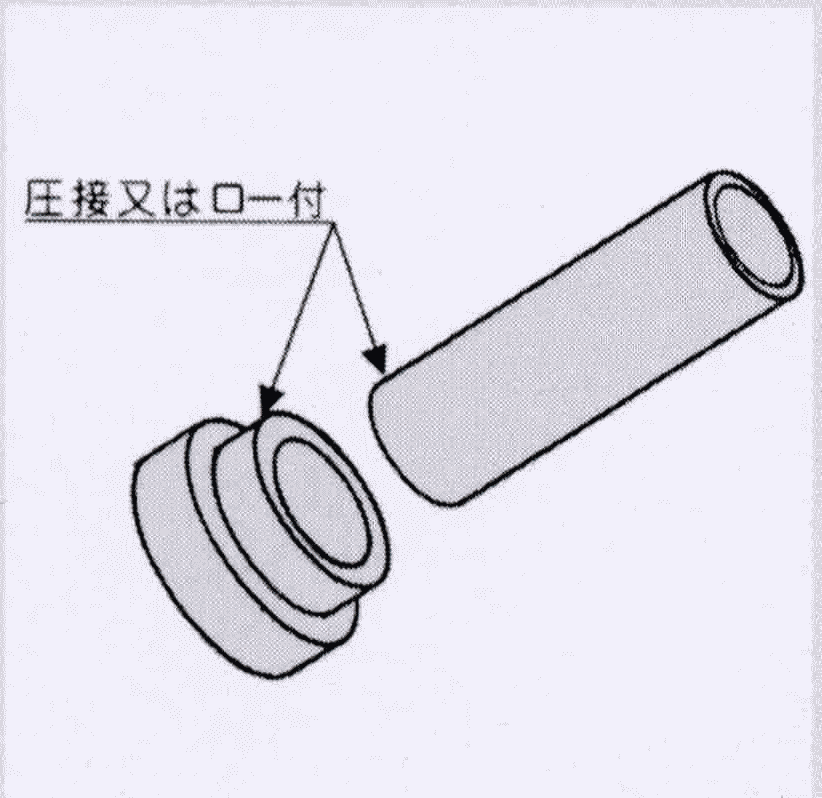

ヘッド部分を肉厚パイプに圧接またはロー付していた物を、冷間鍛造にて丸棒からパイプ状に加工し、中空段先長尺部品も一体化(ワンピース化)しました。 ソケット部分とニップル部分を冷間鍛造にて一体化して2ピースから1ピースへ部品点数を削減しました。
冷間鍛造 製品例4図 →
冷間鍛造 製品例4 冷間鍛造 製品例5図 →
冷間鍛造 製品例5

その他 (小物・特殊品)

小物
建設機械用油圧バルブ部品等
冷間鍛造 製品例6 冷間鍛造 製品例7 冷間鍛造 製品例8
特殊品・その他
このような内径部が複雑な物も成形可能です。
TIG溶接用パイプフランジも量産しております。
(高圧対応)
冷間鍛造 製品例9 冷間鍛造 製品例10

冷間鍛造と他工法との比較
比較項目 冷間鍛造  焼 結  ロストワックス  切 削
コ  ス  ト ×
生産性 大量
少量 × × ×
機械的強度 ×
寸 法 精 度
形状の自由度 ×
素材の自由度 ×
